相信很多從事鋼鐵行業的朋友們都跟我一樣，很關注《夢想改造家》這個節目，因?yàn)檫@個節目在改造舊屋的同時通常會大量使用鋼鐵，并且會加以創新，不僅產品加以創新，應用領域也加以創新，這拓寬了我們的眼界，豐富了我們的想象力，使我們有研發的方向和素材，讓不可能變?yōu)榭赡堋?/span>

茫茫草原，萬里戈壁，在3600公里外的地方，有著美麗的可可西里。這一期的夢想改造家就在這里錄制了。青海省可可西里自然保護區，一群蒙古族的志愿者們，夢想中的可移動營地。面對復雜的地理環境和志愿者們強烈的愿望，顏呈勛設計師究竟是如何打造一個“巴特的移動城堡”的呢?

青海省海西州蒙古藏族自治州格爾木市烏圖美仁鄉，是委托人巴特從小生活的地方。為了讓更多的人關心和保護這片草原上珍惜的野生動物，巴特就和朋友們一起組建一支志愿者隊伍，記錄野生動物們的生活。然而在無人區里面巡山卻不是一件容易的事情，一天下來甚至吃不上一餐熱飯，基本的生存都難以保障，因此巴特希望設計師能幫他們打造一個能夠滿足基本生活需求，并且可以四處巡邏的移動之家。





  流動營地的改造要求：

1. 整個建筑必須環保，對草原的環境無污染；
2. 有休息的區域、廚房、衛生間等，滿足基本生活需求；
3. 建筑必須牢固，能抵擋高原大風、冰雹等惡劣天氣；
4. 志愿者需要四處巡邏，所以房屋也必須可拆卸、可流動。
惡劣的地理環境
本次的改造項目位于無人區的河谷山地地帶，冬季的極端氣溫為零下30°，夏季的計算氣溫為15°，極端最大風力為10級，降雨量也僅為42毫米，春季還有沙塵暴和冰雹。僅從書面上的數字就能讓人感受到基地所處的環境之惡劣。在這樣極端的條件下，對于建筑本身的結構要十分牢固，并且要解決能源、動力、供水等問題。

“因地制宜”方案的出爐
方案一：固定式營地——放棄

在確定最終方案之前，顏呈勛設計師曾設計過一般固定式營地方案，它類似于牧民蒙古包，多邊形幾何外形，可以利用多種能源形式（風能、太陽能等）維持其基本設施功能，也能夠滿足日常生活和作業的需求。但是由于當?shù)氐耐恋厥橇魃车刭|(zhì)，不宜做固定地基且施工難度大，因此而放棄了。
方案二：獨立式車廂——確認
經過多番的考察和與委托人巴特的商討，設計師顏呈勛最終確認了獨立式車廂方案，車廂側翻板可以打開增加活動空間、內部具有日常生活基礎設施；卡車到達基地后，車廂支架下降支撐于地面，卡車可開走，車廂作為獨立的建筑矗立。





獨立式車廂效果圖
  方案確認后，顏呈勛開始針對各個改造施工難點對于方案進行進一步完善，解決了車廂移動、供水、供電等難題?？紤]到當?shù)氐募夹g(shù)資源很少，高原氣候也不利于人力施工，因此整個項目是上海就把大部分都做完，到青?，F(xiàn)場做安裝調整的。

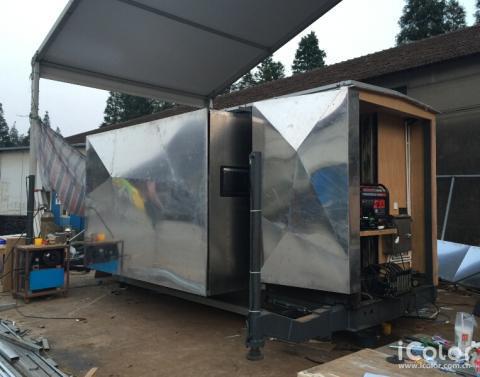

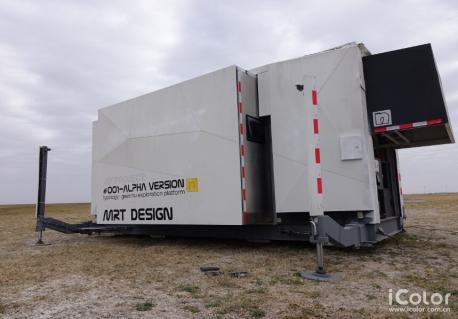

獨立式車廂實物圖
框架：采用用鋼筋做車體，H型鋼做底盤，四周用鋼柱焊上去，頂部用方鋼焊起來，形成一個長方形框架。主要分為機械層和生活層。

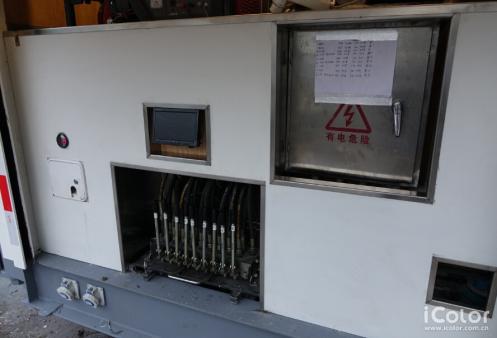

機械功能問題——設計師在房車中安裝了9個可升降液壓桿，分別裝在車廂側翻板、支撐腳及車廂底部的鋼架上，以實現車廂內的所有機械功能。







供水問題——房車中安裝有兩個200升的飲水箱，這兩個水箱都是采用食品級不銹鋼制成，用不銹鋼流體管導流的，使飲用水更安全健康。加上使用凈水過濾器，可進行循環利用。另外還加上了感應器，感應水位高度。感應器在機械上應用還是比較廣的，有溫度感應的，像漢高機械的光亮退火上所使用的紅外線測溫儀，有聲音感應的，像感應燈。據說這兩個水缸的水裝滿一次水夠巴特和志愿者們生活20天。移動式廚房不僅為委托人解決了飲水問題，不銹鋼鍋爐也為委托人解決沙漠中很難有一頓熱餐的問題。車內使用環保型的堆肥馬桶，無需用水用電，進一步解決了用水問題，以此滿足日常生活需求。

供電問題——由于青海日照時間很長，設計師就采用了太陽能供電。嚴謹計算出每天的用電量后，了解到1.5KW太陽能板循環發電就能滿足房車1周的用電量。車體頂部帶有45度傾斜的太陽能板，方便采集陽光，為車內供電。

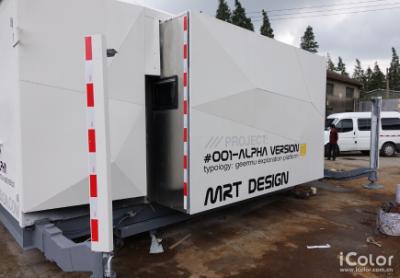

最終改造效果實景圖
細節亮點1：“蝸居”房車占地翻倍 空間延展有妙招

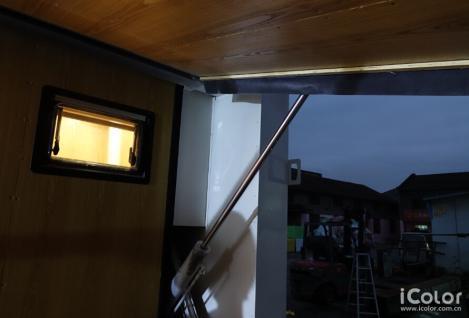

這些軸可以翻轉出去，延伸空間，不銹鋼制作，因此不懼怕大漠這種極端氣候。

可展開式雙翼——利用車廂的雙側板，由液壓驅動，分別向上向下翻開后，上板作為遮陽板使用，人可以站立于下側板上，成為敞開式平臺，增加了活動空間。

可推出的側箱——車型側部可以推出，拓展出的區域大大增加了內部可用的活動空間，在需要移動時可以收入內部。

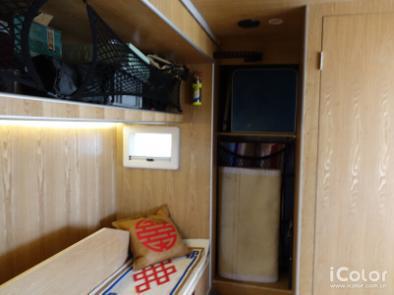

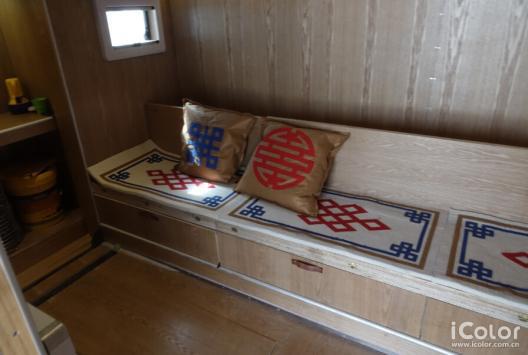

可折疊家具——側箱推出內部空間增大時，長沙發凳可以下翻作為床板。沙發凳后部的空間可以收納床墊靠墊。
多儲藏空間——廚房區域有多個帶鎖櫥柜，內部有多個隔板分割，可以提供儲物空間；地板上也有暗格用于收納帳篷。





細節亮點2：視頻監控系統 房車“變身”時更放心

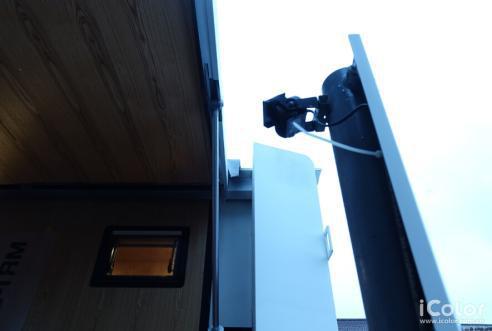

四個液壓立柱的頂端都安裝有攝像頭，通過操作臺上的小屏幕能夠看到四個位置的實時畫面，讓操作更加安全放心。





細節亮點3：草原巡邏者的好幫手 小型摩托車也要裝進去

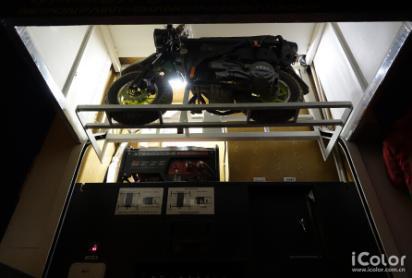

由于委托人需要巡視草原，因此在房車中還配備了具有越野功能的小型摩托車，通過車廂內可移動滑軌進行收納。





細節亮點4：與冰雹沙塵暴作斗爭 防水保暖一個都不少

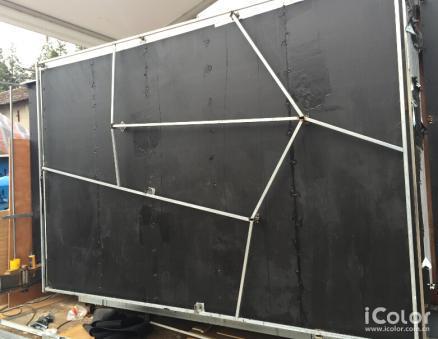

防水——建筑使用瀝青涂層及鋁箔貼面進行防水處理，使內部木板材料不會潮濕腐爛，雨天亦可以如常使用。

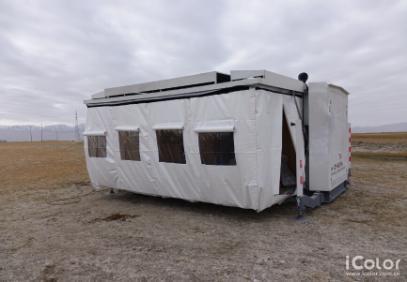

保暖——由于當?shù)匾归g氣溫較低，又保暖棉填充的夾層可以保持內部的溫度；另外還配有取暖器。為保證安全，設計師在房間內安裝了一氧化碳感應器，另外取暖機也有氣體開關閥，保證無一氧化碳產生。側翼展開的平臺上也定制了可收納的帳篷，能夠防雨隔風保暖。







細節亮點5：外貌與實力兼具 外觀內部都得入鄉隨俗

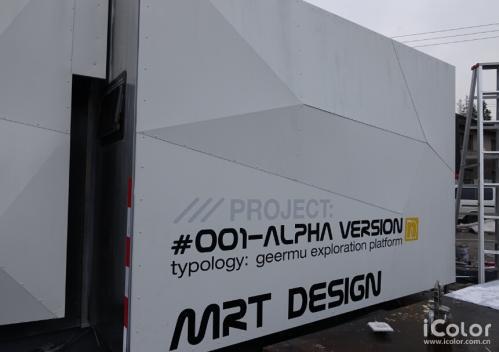

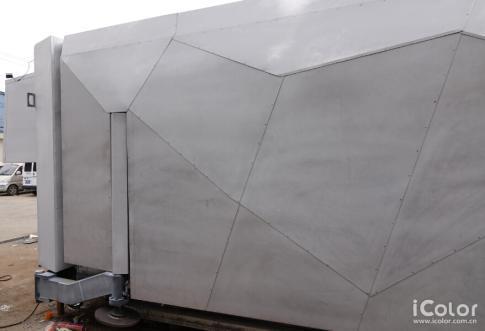

房車外形——車廂表皮采用多面拼接，灰白色鋼板使車體形似石塊，置于草原荒漠之中也顯得和諧而醒目







內飾——運用了蒙古傳統民族圖案及配色，選取當?shù)爻Ｓ玫难蛎珰肿鳛椴牧?，極具地方特色風情，而給志愿者們創造出了家的感覺。
這次的項目不是單純的只看外觀，其實這次從外觀看還是挺簡陋的，從某方面來說是沒有裝飾可言，大部分是從功能性和實用性來考慮的。像漢高機械的設計理念一樣，設計師也是將設計跟研發整合在一起，這是一個1+1=3的概念。我們都是希望可以一直往這個方向一直挖掘，幫助客戶解決問題，為客戶創造價值。
